Fabrication de serpentins et d’appareils à pression spiralés

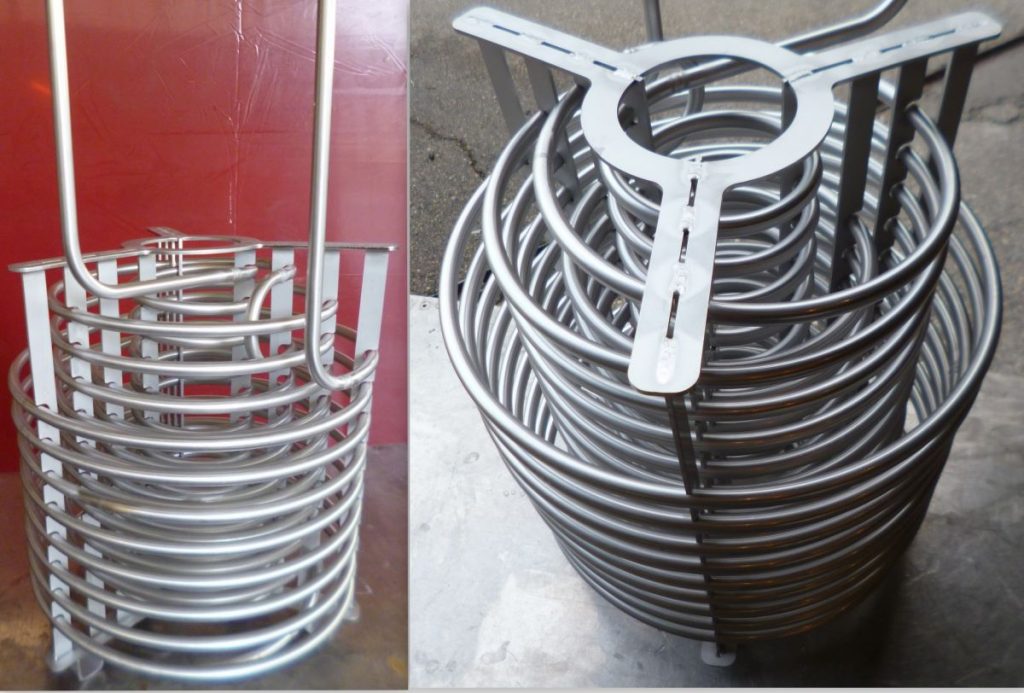

CEPHI, au travers de son expérience reconnue dans la conception et la fabrication d’échangeurs thermiques, est également fournisseur de serpentins (inox, acier et autres sur demande).
Ainsi, nous sommes en capacité de réaliser des serpentins d’échange assujettis ou non à la directive pression DESP2014/68-UE et aux codes de fabrication tels que CODAP-ASME-EN13445, etc…
Ces serpentins peuvent être équipés de brides en bout ou de tout autre dispositif permettant leurs mises en service – embouts mâles, manchons gaz, clamps, etc …
Quelques précisions
Dans le cas d’équipements réglementés ou sur demande, si ces serpentins font l’objet de raboutage par soudage du fait de leurs longueurs, ils seront réalisés par des soudeurs qualifiés, suivant des procédés de soudage établis et validés par un organisme agréé.
Nous assurons également (si requis par la réglementation ou sur demande) :
- les ressuages par un contrôleur COFREND II,
- les tests de résistance mécanique (épreuve hydraulique),
- tout autre type d’essais ou de contrôles peuvent être également conduits tels que des tests d’étanchéité hélium, des contrôles radiographiques des soudures.
Un dossier complet regroupant tous les documents utiles peut être produit : plans, cahier de soudage incluant QMOS / QS, certificats matière, procès-verbaux des contrôles effectués.

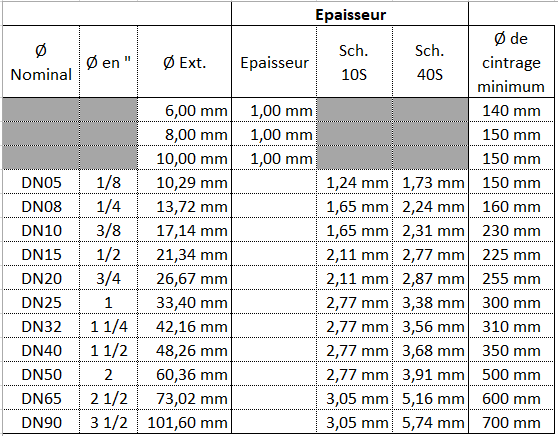

Le tableau ci-dessous décrit les capabilités machine pour la réalisation des serpentins en fonction du diamètre, de la longueur, du pas :
Des projets réalisés avec succès
Serpentinage
Etude thermique et mécanique et réalisation de 1 réchauffeur Xénon de capacité 108 kg/h avec une PMS de 230 bar g. Cintrage de tubes Ø9,52 x 1,24 mm.
Serpentinage
Serpentinage
Etude thermique et mécanique et réalisation de 16 échangeurs thermiques à faible perte de charge pour un lysimètre en inox 304L de diamètre intérieur 2 540 mm. Cintrage de tubes Ø60,3 x 2,77 mm.
Serpentinage
Serpentinage

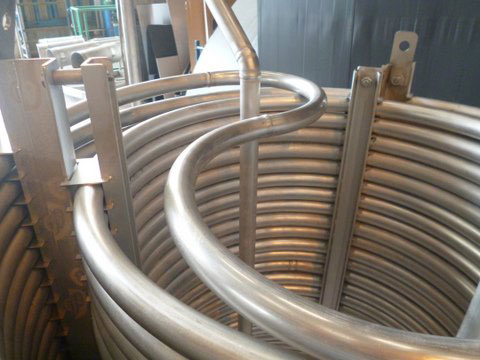

Etude suivant CODAP et réalisation d’un échangeur CO2 en inox 316L pour Process client avec une PMS à 40 bar g. Cintrage de tubes Ø33,4 x 4,55 mm.
Serpentinage
×
![]()
